Informații despre produs

Conectorul arborelui motorului pas cu pas este un fel de cuplare flexibilă folosind diafragmă metalică ca element elastic, care poate transmite eficient cuplul și poate compensa abaterea axială, radială și unghiulară și are caracteristicile de elasticitate ridicată, fără o cerere de lubrifiere, structură compactă, rezistență la oboseală și o durată lungă de viață, etc. Câmpuri de acestea sunt utilizate pe scară largă în echipamente industriale (pompe, compresoare, ventilatoare), echipamente de generare a energiei electrice (de exemplu, turbine, generatoare), sisteme de propulsie a navei și motoare aerospațiale și sisteme de conducere.

Caracteristici principale

Elasticitate ridicată

Diafragma metalică poate absorbi eficient vibrațiile și șocul, reducând uzura echipamentelor.

Compensarea abaterii

Poate compensa abaterea axială, radială și unghiulară, reducând cerința exactității instalației.

Fără lubrifiere

Nu este necesară lubrifierea, reducerea costurilor de întreținere.

Transmisie ridicată a cuplului

Structura compactă, capabilă să transmită un cuplu mare.

Viață lungă

Diafragma metalică este rezistentă la oboseală și are o viață lungă de serviciu.

Parametri de specificații

Model	D (mm)	L (mm)	d1 Min Bore	d2 Max Bore	Șuruburi de montare (M)	L1 (PC -uri)	L2 (mm)	L3 (mm)	L4 (mm)	Înșurubați forța de cuplu de strângere (N.m)
Ld 1- b-d20l20 (un singur diafragm)	20	20	3	8	M3	9	2	4	/	2.1
Ld 1- b-d26l26 (un singur diafragm)	26	26	4	12	M3	11.8	2.4	4.1	/	2.1
Ldf 1- b-d26l26 (un singur diafragm)	26	26	6	14	M3	11.8	2.4	4.1	/	2.1
Ld 1- b-d32l28 (un singur diafragm)	32	28	5	16	M3	12.4	3.2	4	/	2.1
Ld 1- b-d34l33 (un singur diafragm)	34	33	5	16	M4	14.9	3.2	5.2	/	4.9
Ld 1- b-d34l38 (un singur diafragm)	34	38	5	16	M4	17.4	3.2	5.4	/	4.9
Ld 1- b-d40l35 (un singur diafragm)	40	35	6	19	M4	15.5	4	5	/	4.9
Ld 1- b-d45l35 (un singur diafragm)	45	35	8	22	M4	15.5	4	5	/	4.9
Ld 1- b-d50l44 (un singur diafragm)	50	44	10	22	M4	20	4	6.8	/	4.9
Ld 1- b-d56l45 (un singur diafragm)	56	45	12	32	M5	20	5	6	/	10
Ld 1- b-d68l54 (un singur diafragm)	68	54	14	35	M6	24.5	5	8	/	17
Ld 1- b-d82l68 (un singur diafragm)	82	68	16	42	M8	30.8	6.5	10.8	/	44

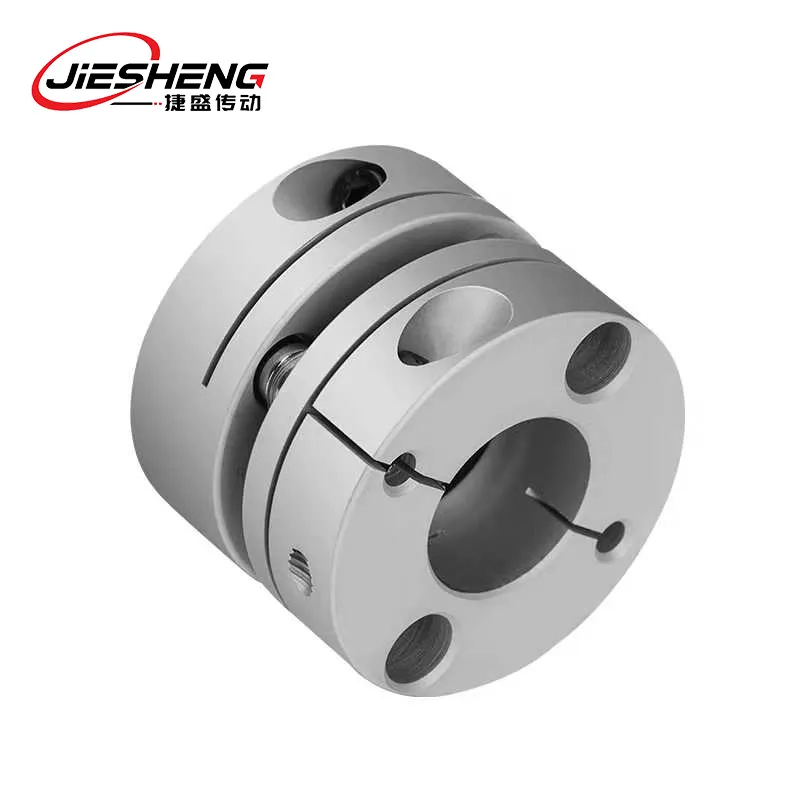

Afișare produs

FAQ

Î: Compania dvs. oferă servicii personalizate?

R: Da, putem oferi servicii de proiectare și producție personalizate în funcție de nevoile specifice ale clientului (de exemplu, dimensiunea, cuplul, viteza de rotație, cerințele de mediu etc.) pentru a ne asigura că produsele îndeplinesc complet scenariile de aplicație.

Î: La ce trebuie să acord atenție atunci când instalez cuplaje cu diafragmă unică?

R: Atunci când instalați cuplarea unică a diafragmei, trebuie să vă asigurați că abaterea centrului celor două capete a arborelui se află în intervalul admisibil, fixați șuruburile conform instrucțiunilor și strângeți -le uniform, evitați supraîncărcarea sau operațiunea excentrică, verificați starea diafragmei și piesele de conectare în mod regulat și contactați asistența tehnică în timp, în cazul oricărei vibrații abnormale sau abraziunii.

Î: De ce să alegeți cuplarea dvs. cu diafragmă unică?

R: Produsele noastre sunt confecționate din diafragme metalice de înaltă rezistență și materiale rezistente la oboseală, cu întreținere, durată lungă de viață, adaptare de înaltă precizie și capacitate de transmisie ridicată a cuplului, susține proiectarea personalizată și urmează cu strictețe producția standard ISO și prin întregul proces de inspecție a calității, pentru a asigura fiabilitatea și durabilitatea în condiții de lucru complexe.
